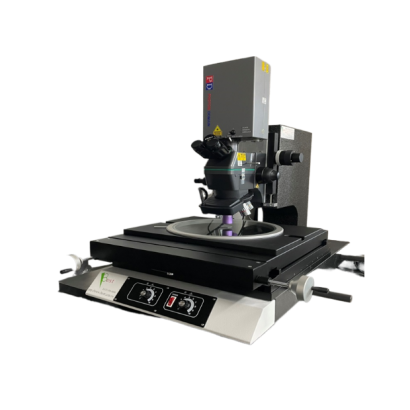

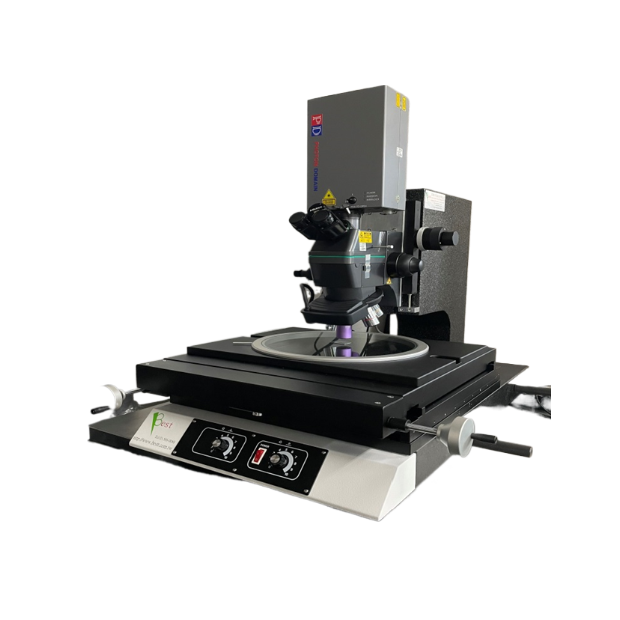

雷射刻號 (Laser Marking)

雷射刻號 laser Making,Laser repair系統 OR(實驗室用)

將美國PD 雷射架設於MITUTOYO 光學顯微鏡上，透過CCD將影像顯示,運用於實驗室分析，因wafer 內如果有瑕疵透過顯微鏡不容易重複找到瑕疵位置，所以一樣需要透過顯微鏡將Mark 標示出來,以利後續去做分析。
PD 雷射 Ethos FA100S GR/UV3
系統包括以下功能
1. 氣冷、小巧、一體化設計。
2. 操作模式：單次拍攝，連續（1 Hz），操作模式：單次拍攝，連續（1 Hz），
3. 波長可選波長可選532、355 nm或532、355 nm
4. 切割尺寸縮小至 33~5~5μm x μm x 33~5~5μmμm
5. 內建整合CCD攝影機。。
6. 內部LED點標記內部LED點標記。。
7. 可輕鬆安裝在顯微鏡和龍門架上。

詳細介紹

MITUTOYO 70L 光學系統

1. FS 70 目鏡 EYEPIECE 10X

2. 手動同軸調心旋轉鼻輪

3. M PLAN APO 5X 。

4. M PLAN AP O 10X 。

5. M PLAN APO NUV20X ( 加工用 )

6. M PLAN APO NUV 5 0X( 加工用)

PD Laser Ethos FA100S GR/UV3
System includes the following features
1. Air cooled, Compact, All In One design 。
2. Operating modes: Single shot, Continuous (1 Hz),Operating modes: Single shot, Continuous (1 Hz),
3. Wavelength selectable Wavelength selectable ffor 532, 355 nmor 532, 355 nm
4. Cutting size down to Cutting size down to 33~5~5μm x μm x 33~5~5μmμm
5. Integrated CCD camera insideIntegrated CCD camera inside。。
6. Internal LED spot markerInternal LED spot marker。。
7. Readily mountable on microscope and gantryReadily mountable on microscope and gantry。。
8. 15 LCD monitor
